Едноплатков компютър BigTreeTech CB1 V2.2

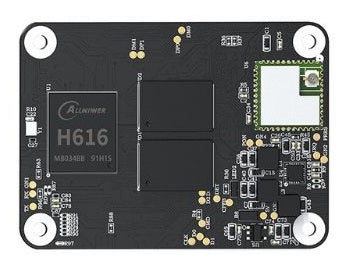

BigTreeTech CB1 V2.2 едноплатков модул – изчислителен модул за Klipper във формат CM4

CB1 V2.2 е изчислителен модул, разработен като алтернатива на Raspberry Pi Compute Module 4. При конфигурации с Klipper той поема изчислителните задачи и може да се поставя директно върху съвместими с CM4 носещи платки, както и върху дънни платки от серията BigTreeTech Manta. Така отпада обичайният проблем с набавянето на труднодостъпен едноплатков компютър и необходимото окабеляване при преминаване към Klipper.

Накратко – твоите предимства:

• Форм-фактор CM4: Същият BTB конектор и същите размери като Raspberry Pi CM4 – пасва на съществуващи носещи платки без нужда от адаптери.
• Четириядрен процесор на 1,5 GHz: Allwinner H616 (Cortex-A53) осигурява достатъчно производителност за Klipper, уеб интерфейс и едновременен видеопоток от камера.
• Кабелна или безжична връзка: Вградени са 100M Ethernet и 2,4 GHz WLAN (802.11 b/g/n) – принтерът може да се свърже с мрежата и там, където няма кабел.
• Основа, готова за Klipper: Поддръжка на Linux/Debian и оптимизация за платките Manta (M4P, M5P, M8P), както и за адаптера BTT Pi4B (по данни на производителя).
• Компактен и лек: 40 × 55 mm при тегло 35 g – подходящ и за тесни отделения за електроника.

Изчислителна производителност и оперативна памет

Освен четириядрения процесор, модулът разполага с графичен процесор Mali-G31-MP2 с поддръжка на OpenGL 3.2 и 1 GB DDR3L SDRAM. При необходимост чрез HDMI 2.0A може да се свърже дисплей с резолюция до 4K.

Захранване и интерфейси

Захранването е 5 V ±5 % при 2 A; вътрешно са налични 3,3 V и 1,8 V, всяко със 100 mA. За периферни устройства като камера или USB памет е наличен USB 2.0, а връзката с носещата платка се осъществява чрез BTB конектора.

Често задавани въпроси (FAQ)

Мога ли да използвам CB1 директно вместо Raspberry Pi CM4?

Модулът използва същия BTB конектор и същите размери като CM4 и е предназначен за съвместими с CM4 носещи платки, включително дънните платки Manta на BigTreeTech. При платки на други производители предварително трябва да се провери дали е налична софтуерна поддръжка от производителя.

Достатъчна ли е 1 GB RAM за Klipper?

Паметта е достатъчна за Klipper с уеб интерфейс; модулът е оптимизиран за Linux/Debian и работа с Klipper. Ако планирате едновременно да използвате много допълнителни услуги, трябва да имате предвид по-ограничения обем оперативна памет.

Какво ми е необходимо допълнително за работата му?

CB1 е изчислителен модул без собствен набор от конектори и се нуждае от подходяща носеща платка – например дънна платка Manta (M4P, M5P, M8P) или адаптер BTT Pi4B – както и от захранване 5 V при 2 A.
