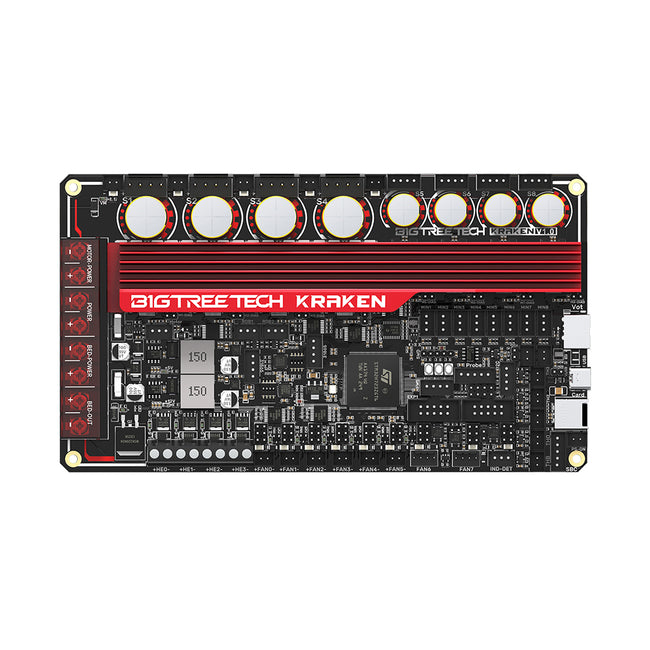

BIGTREETECH Kraken 8-осна дънна платка

BIGTREETECH Kraken – 8 оси без занимавки с драйвери

Kraken V1.0 е 32-битова дънна платка от BIGTREETECH (Shenzhen Biqu Technology), специално проектирана за големи 3D принтери. Осемте драйвера за стъпкови двигатели са вече вградени, така че отпадат отделните драйверни модули и окабеляването им – това значително намалява усилията при изграждането на електрониката. Платката е предназначена за потребители, които изграждат или преоборудват широкоформатни принтери или конфигурации с два екструдера.

Накратко – твоите предимства:

• 8 вградени драйвера: Осем TMC2160 са директно запоени към платката – без поставяне, без настройване на Vref и без дефектни драйверни модули като източник на проблеми.
• Широк диапазон на напрежението: Диапазонът на напрежението на драйверите от 24 V до 60 V позволява, според производителя, използването на по-високи напрежения за двигателите, каквито са подходящи при големи оси и дълги ходове.
• Две печатащи глави: Специализираните портове и двата CAN интерфейса позволяват паралелната работа на две печатащи глави или две EBB платки.
• Прецизно измерване на температурата: Двата MAX31865 канала и поддръжката на PT100/PT1000 осигуряват по-точно измерване на температурата в сравнение с класическите термистори.
• Защитена електроника: Защитна схема с E-Fuse предпазва платката от типични електрически повреди.

H723 процесор за конфигурации с две глави

За изчислително ядро се използва чип H723, който според производителя разполага с достатъчен резерв за едновременната работа на две печатащи глави. Двата CAN конектора поддържат кабелния сноп към инструменталната глава компактен.

Свързване към SBC и Klipper конфигурации

Предвиден захранващ конектор позволява директното свързване на едноплатков компютър като BTT PI или Raspberry Pi. Така платката може да се интегрира в типични хост-базирани системи за управление, без отделно захранване за SBC.

Често задавани въпроси (FAQ)

Трябва ли да купя драйверите за стъпковите двигатели отделно?

Не. Осемте драйвера TMC2160 са вече вградени в платката и не са необходими сменяеми драйверни модули.

Мога ли да използвам платката при 24 V?

Да, посоченият диапазон на напрежението на драйверите е от 24 V до 60 V. Предварително трябва да провериш дали захранването и двигателите ти могат смислено да използват по-високо напрежение.

Кои температурни сензори се поддържат?

Освен стандартни сензори, платката поддържа два MAX31865 канала, както и съпротивителни датчици PT100 и PT1000.

Колко тежи платката?

Теглото с опаковката е около 526 g.
