BIGTREETECH SKR Mini E3 V2.0
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll vor allem für Ender-3 Besitzer, die vom lauten Serienboard weg wollen und später BLTouch oder Filamentsensor nachrüsten möchten.
- Vor dem Kauf den eigenen Displaytyp prüfen: LCD12864 und TFT brauchen unterschiedliche Firmware, die per SD-Karte selbst geflasht werden muss.
- Sensorless Homing und externe Endschalter schließen sich gegenseitig aus – wer beides erwartet, muss sich für eine Variante entscheiden.
Persönliche Beratung von echten Machern aus Tuttlingen.
BIGTREETECH SKR Mini E3 V2.0 – Тих ъпгрейд на Ender-3 без преправяне

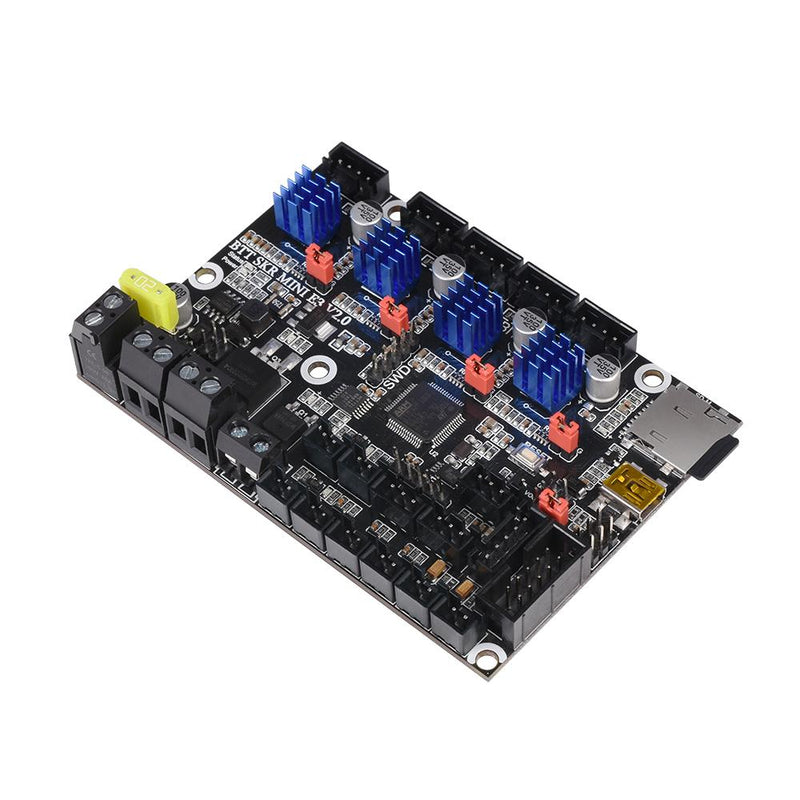

SKR Mini E3 V2.0 е 32-битова основна платка, проектирана като директен заместител на оригиналната платка на Ender-3. Стъпковите драйвери TMC2209 са вече интегрирани и свързани в UART режим – така не е необходимо да купувате отделни драйвери, а типичният шум на стандартната платка се намалява значително. Допълнителните конектори осигуряват възможност за бъдещи ъпгрейди.
Накратко – вашите предимства:
- Директен заместител: Проектирана е за формфактора на Ender-3, без да е необходимо преправяне на корпуса или повторно окабеляване на целия принтер.
- TMC2209 в UART режим: Драйверите са запоени и се управляват чрез фърмуера – без потенциометри и без допълнително инсталиране на драйверни модули.
- Конектори за ъпгрейди: BLTouch, сензор за филамент, BTT UPS 24V и BTT Relay могат да се свържат директно.
- Паралелна Dual-Z конфигурация: Паралелен Dual-Z конектор и два CNC порта за вентилатори за разширяване на механиката.
- Вход 12–24 V: Работи както с 12 V, така и с 24 V конфигурация; MOSFET-ът за нагревателното легло е съобразен с това.
32-битова изчислителна мощ вместо стандартна 8-битова платка
За MCU се използва STM32F103RCT6, а захранването се осигурява от преобразувател MP1584EN. Платката е четирислойна, което производителят обосновава с по-добро отвеждане на топлината.
Sensorless Homing чрез джъмпер
Чрез джъмпери може да се активира Sensorless Homing – в този случай обаче не могат да се използват паралелно външни крайни изключватели. Ако искате да запазите механичните крайни изключватели, просто оставете джъмперите в състоянието им при доставката.
Често задавани въпроси (FAQ)
Мога ли да продължа да използвам наличния си дисплей?
Поддържат се Ender-3 LCD12864, както и 2,4"- и 3,5"-TFT дисплеи. Преди поръчка проверете какъв тип дисплей е инсталиран на вашия принтер.
Трябва ли сам да инсталирам фърмуера?
Да. Подходящият фърмуер се флашва чрез SD карта и трябва да съответства на типа дисплей и конфигурацията на принтера. Монтажът трябва да се извършва само при изключено захранване.
Необходими ли са допълнителни стъпкови драйвери?
Не. TMC2209 вече са интегрирани в платката и се конфигурират чрез UART, така че отделните драйверни модули не са необходими.
Как да свържа платката с компютъра?
Чрез Mini-USB-B конектора на платката.
