BigTreeTech Manta M4P V2.2 – CM4-ready Klipper-борд

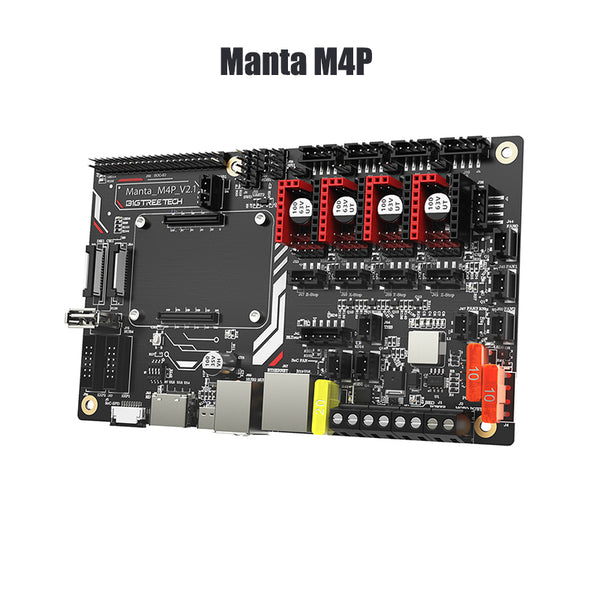

Manta M4P V2.2 е компактен 32-битов основен борд с четири оси (X, Y, Dual-Z, E0), който чрез BTB конектор директно приема Raspberry Pi CM4 или BTT CB1. Насочен е към модификации на малки до средни принтери като Voron V0 или Ender-3, при които се изисква подредена single-board конфигурация без разхвърляни кабели.

Накратко – твоите предимства:

• CM4/CB1 директно поставяне: Подсиленият board-to-board конектор спестява разхвърляни кабели и опростява Klipper настройката.
• Гъвкави драйвери: Четири гнезда поддържат SPI, UART и STEP/DIR, както и популярни TMC серии като 2209, 2208, 2226, 2130 и 5160.
• Sensorless Homing: Активира се чрез DIAG пинове с джъмпер – без нужда от рязане на пинове.
• Избираемо напрежение за вентилатори: Три CNC вентилаторни порта могат да се настроят чрез джъмпер на 24 V или 5 V, плюс отделен вентилатор за SoC.
• Разширяемост: Поддържат се BLTouch, сензор за изчерпване на филамент, RGB и RepRapDiscount LCD чрез EXP1/EXP2.

Управление на захранване и температура

Вграден регулатор захранва Compute модула от 12 или 24 V. Изходът за нагревател на леглото е проектиран за до 10 A, нагревателят на hotend – до 6 A, а общият капацитет за нагреватели, драйвери и вентилатори е под 20 A. Защитени термисторни вериги предпазват MCU според техническите данни от къси съединения и течове на ток.

Свързаност с CM4

В комбинация с CM4 бордът предлага 40-пинов конектор съвместим с разположението на Pi, гигабитов Ethernet (1000 M) и три USB 2.0 порта, всеки с ESD защита за USB и Ethernet.

Често задавани въпроси (FAQ)

Какъв фърмуер работи на Manta M4P V2.2?

С CM4 или CB1 работи с Klipper, а също е съвместим с Marlin.

Включен ли е Raspberry Pi CM4 в комплекта?

Не. CM4 или BTT CB1 се поставят отделно и не са част от борда.

Кои кинематики на принтери се поддържат?

Бордът поддържа Cartesian, Delta, Kossel, Ultimaker и CoreXY.
