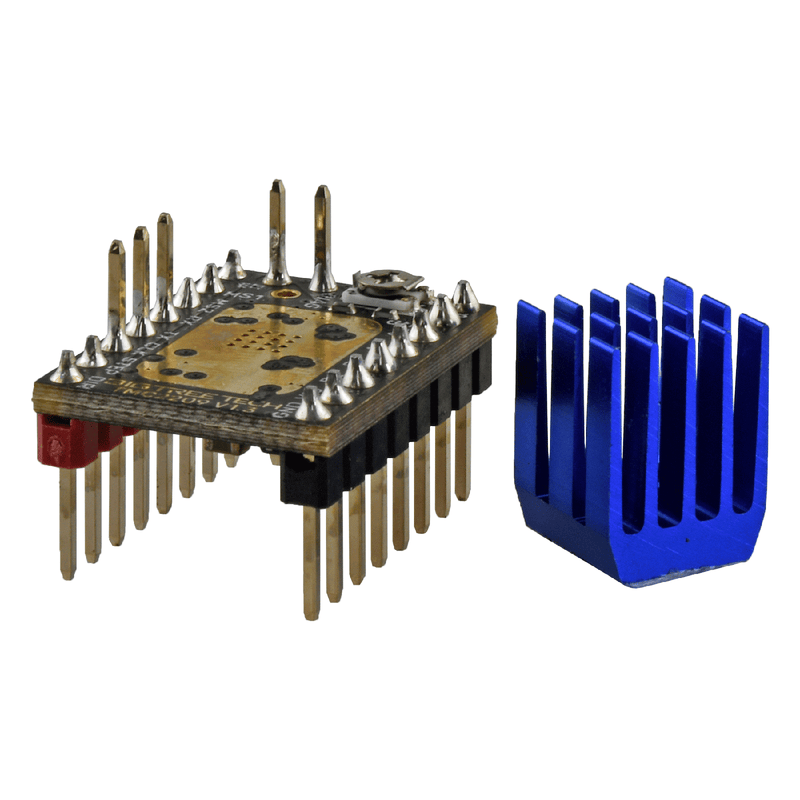

BIQU BTT TMC2209 V1.3

BIQU BTT TMC2209 V1.3 – тих драйвер за стъпкови двигатели за допълнително оборудване

TMC2209 V1.3 е драйвер за стъпкови двигатели за 3D принтери, CNC машини и други системи за управление на движението. Той обработва класически STEP/DIR сигнали и може допълнително да се конфигурира чрез UART. Така е подходящ за всички, които искат да намалят шума от осите на своя принтер и едновременно с това да получат по-голям контрол върху управлението на двигателите.

Накратко – твоите предимства:

• Тиха работа: StealthChop2 осезаемо намалява шума от двигателите – важно, ако принтерът се намира в жилищно или офис помещение.
• UART конфигурация: Токът, микростъпките и диагностиката могат да се настройват чрез софтуер, без да се борави с джъмпери и потенциометър.
• Безсензорно позициониране: StallGuard4 позволява рефериране без механични крайни изключватели и спестява окабеляване.
• Пиново съвместим корпус: Смяната с по-стари драйвери е възможна без промени по платката или кабелния сноп.
• Широк диапазон на напрежението: Според информационния лист може да се използва от около 4,75 V до 29 V – подходящо както за 12 V, така и за 24 V конфигурации.

Ток и плавна работа

Производителят посочва RMS ток на двигателя до 2,0 A при пиков ток до 2,8 A. Теглото на модула е 50 g.

Микростъпки до 256

Чрез SpreadCycle и интерполацията MicroPlyer според производителя се постигат до 256 микростъпки, което намалява вибрациите и прави движението по-плавно.

Често задавани въпроси (FAQ)

Подходящ ли е драйверът за съществуващата ми дънна платка?

Корпусът е пиново съвместим с по-старите поколения драйвери, така че е предвиден ъпгрейд без значителни промени по окабеляването или платката. Въпреки това преди покупка провери цокъла на платката си.

Задължително ли ми е нужен UART?

Не. Драйверът работи и с класически STEP/DIR сигнали. UART е необходим само ако искаш да използваш софтуерна конфигурация, диагностика или безсензорно позициониране.

Възможно ли е безсензорно позициониране с всяка платка?

StallGuard4 изисква UART връзка и подходяща поддръжка от фърмуера. Без тези условия реферирането се извършва чрез крайни изключватели.
