BIQU BX звездообразен съединител 5x8 mm

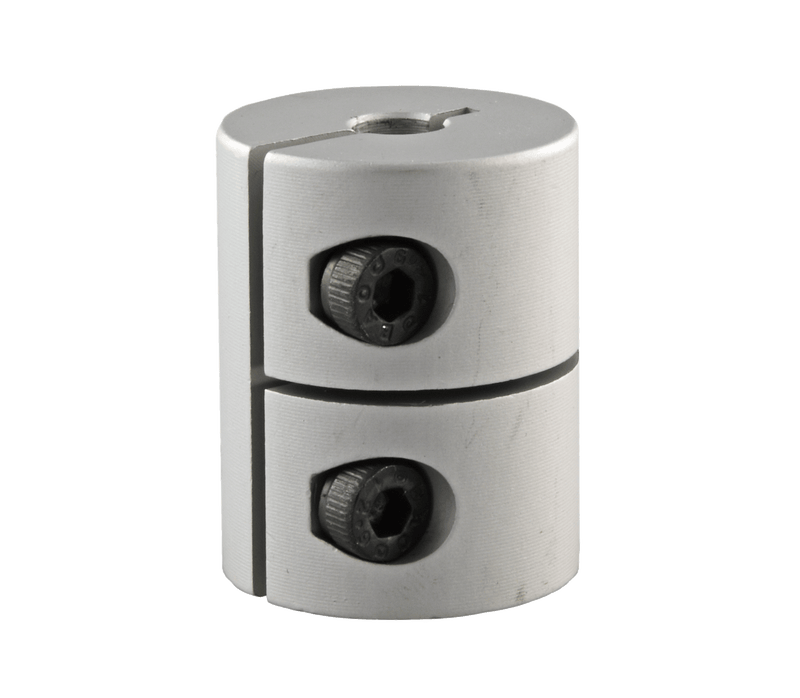

BIQU BX твърд захващащ съединител 5x8 mm – връзка на Z-оста без луфт

Твърдият захващащ съединител свързва 5-милиметровия вал на стъпковия двигател с 8-милиметров ходов винт с трапецовидна резба. Той е предназначен за потребители на BIQU BX и съвместими конструкции, които искат да отстранят луфта и разместването по Z-оста – например като заместител на разбит или износен съединител.

Накратко – твоите предимства:

• Твърда конструкция: Без еластичен междинен елемент въртеливото движение се предава директно, което според производителя минимизира луфта и неточното подравняване.
• Двойно винтово захващане: Всяка страна се захваща с два винта вместо с един стопорен винт – това намалява риска връзката да се разхлаби при продължителна работа.
• Алуминиева сплав: Устойчив на усукване материал, който поема силите от ходовия винт на Z-оста.
• Отвор 5x8 mm: Подходящ за стандартни валове на NEMA-17 с диаметър 5 mm и ходови винтове с диаметър 8 mm.
• Компактна резервна част: С тегло за изпращане около 50 g това е малък компонент с пряко влияние върху точността на Z-оста.

Защо твърд, а не гъвкав?

Гъвкавите съединители на валове се огъват под натоварване и могат минимално да се усучат по посока на Z. Твърдият захващащ вариант предава движението без тази еластичност – според производителя това пряко подобрява точността на движението по Z-оста.

Захващане с два винта от всяка страна

Вместо да притиска валовете в една точка с един стопорен винт, шлицовият съединител ги обхваща по цялата контактна повърхност. Това предотвратява появата на вдлъбнатини върху вала на двигателя и запазва връзката стабилна дори след множество движения по Z.

Често задавани въпроси (FAQ)

Съединителят подходящ ли е само за BIQU BX?

Той е проектиран за BIQU BX, но по принцип е подходящ за всяка конструкция с вал на двигателя 5 mm и ходов винт 8 mm. Преди покупка измери двата диаметъра.

Необходим ли ми е твърд съединител, ако двигателят и ходовият винт не са точно подравнени?

Не. Твърдият съединител не компенсира разместване на осите – той предполага валът на двигателя и ходовият винт да са прецизно подравнени. Ако това не е така, той предава неточното подравняване към лагерите.

Какъв инструмент е необходим за монтажа?

Затягащите винтове се затягат с подходящ шестостенен ключ; не са необходими други инструменти.
