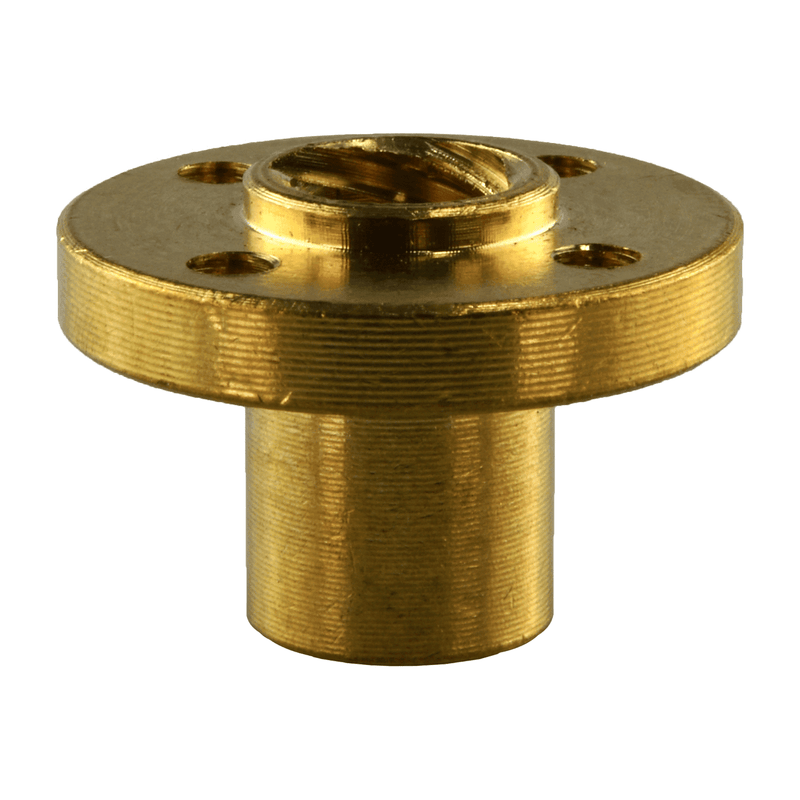

Трапецовидна гайка BIQU T8

Трапецовидна гайка BIQU T8 – плавно направлявано линейно движение

Трапецовидната гайка T8 е съвместима с трапецовидни ходови винтове T8 и преобразува въртеливото им движение в линейно движение на оста. Тя е предназначена за всеки, който ремонтира Z-ос на 3D принтер или конструира собствени линейни оси за CNC и системи за автоматизация. Производителят посочва като предназначение равномерно и прецизно линейно движение по целия ход.

Предимствата накратко:

• Ход 8 mm: Едно пълно завъртане на ходовия винт премества оста с 8 mm – така се намалява броят на необходимите стъпки на двигателя за даден ход.
• Стъпка 2 mm: Ясно определена геометрия на резбата, съвместима със стандартния T8 профил – без чудене при избора на ходов винт.
• Месингов корпус: Изпитана комбинация със стоманен ходов винт, при която гайката служи като износваща се част, а не по-скъпият ходов винт.
• Резбови отвори M3: Директно закрепване към плъзгачи или държачи със стандартни винтове M3, без междинен адаптер.
• Монтажна дължина 15 mm: Компактна конструкция, която може да се интегрира и в тесни конструкции на оси.

Ход 8 mm, стъпка 2 mm

Стъпката и разстоянието между витките съответстват на разпространената конфигурация T8: ход 8 mm на оборот при разстояние между витките 2 mm. При замяна на съществуваща ос проверете стойностите на монтирания ходов винт, тъй като се предлагат и T8 ходови винтове с други стъпки.

Монтаж чрез резба M3

Гайката е с резбови отвори M3 и може да се завинтва към стандартни плъзгачи на оси и самостоятелно изработени държачи. При обща дължина 15 mm необходимото пространство в конструкцията остава малко.

Често задавани въпроси (FAQ)

Подходяща ли е гайката за всеки ходов винт T8?

Тя е предназначена за трапецовидни ходови винтове T8 с ход 8 mm и стъпка 2 mm. T8 ходови винтове с различна стъпка – например ход 2 mm – не са съвместими.

Какви винтове са ми необходими за монтажа?

Резбовите отвори са нарязани с резба M3, затова са необходими подходящи винтове M3. Дължината на винтовете зависи от дебелината на държача.

От какво е изработена гайката?

От месинг. Това е обичайният избор на материал за трапецовидни гайки, които работят върху стоманени ходови винтове.
