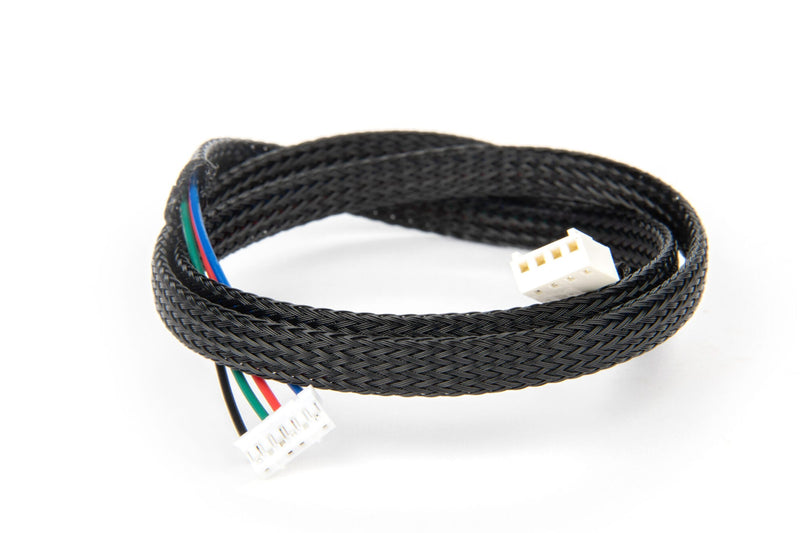

Кабел за мотор Bondtech JST-XH4 със защитна оплетка

Кабел за мотор Bondtech JST-XH4 със защитна оплетка – чисто окабеляване на мотора с дължина 700 мм

Кабелът за мотор Bondtech е свързващ кабел със защитна оплетка, който свързва стъпковия мотор на екструдера с контролера. С дължина 700 мм той покрива и по-големи разстояния между дънната платка и мотора и фабрично е предварително конфекциониран за 40-милиметровия редукторен мотор Nema17 на Bondtech – предназначен е за модификации, подобрения на екструдера и замяна на повредени кабели на мотора.

Предимствата накратко:

• Дължина 700 мм: достатъчен резерв за чисто прокарване на кабела в рамката, без да се опъва.
• JST-XH4 към JST-XH6: подходяща комбинация от конектори за страната на контролера (4 пина) и страната на мотора (6 пина), без нужда от самоделни адаптери.
• Текстилна оплетка (Sleeve): събира проводниците и ги предпазва от ръбове и в кабелни вериги.
• Фабрично окабелен: фиксираното разпределение на пиновете спестява кримпването на отделни проводници.
• Само 5 г: почти не натоварва подвижните оси.

Подробно разпределение на пиновете

Разпределението от контролера към мотора е PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 и PIN 4 → PIN 6. Bondtech посочва, че това окабеляване трябва да съответства на електрическата схема на конкретното приложение.

За кой мотор е предназначен?

Фабрично кабелът е окабелен за 40-милиметровия редукторен мотор Nema17 на Bondtech. При други мотори възможността за директна употреба зависи от разпределението на пиновете.

Често задавани въпроси (FAQ)

Подходящ ли е кабелът за всеки стъпков мотор?

Не. Той е предварително окабелен за 40-милиметровия редукторен мотор Nema17 на Bondtech. При други мотори или платки трябва предварително да сравниш разпределението на пиновете с електрическата схема на твоята конфигурация.

Какви конектори има в двата края?

От страната на контролера има JST-XH с 4 пина, а от страната на мотора – JST-XH с 6 пина. Следователно двата края са различни – това не е обикновен кабел от 4 пина към 4 пина.

Колко е дълъг кабелът?

700 мм. Така може да се достигне и до дънна платка, монтирана на по-голямо разстояние, без кабелът да се опъва.
