Кабел за мотор Bondtech JST-XH6 – PC2510

Кабел за мотор Bondtech JST-XH6 – PC2510 – свързване на мотора без запояване

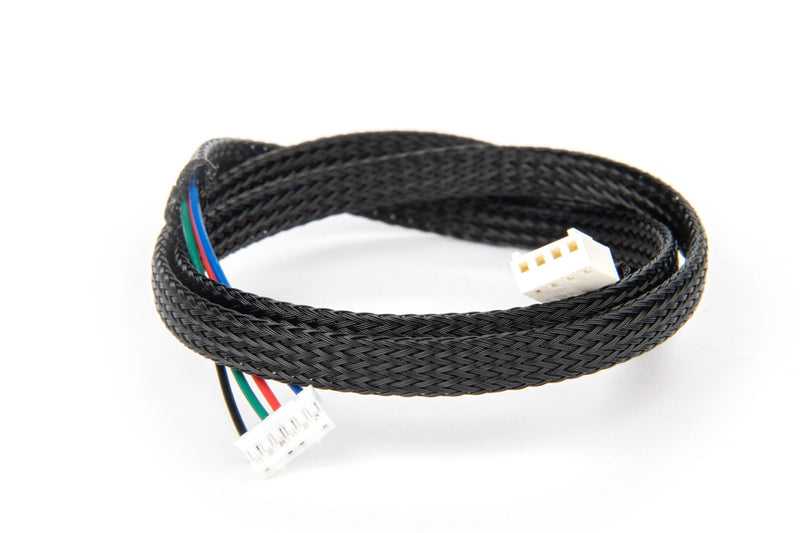

Готов кабел за мотор с конектор PC2510 (4-пинов) от страната на контролера и конектор JST-XH6 (6-пинов) от страната на мотора. Предназначен е за всички, които искат да свържат стъпков мотор с конектор JST-XH6 към платка с гнездо PC2510, без сами да кримпват контакти или да изработват адаптери.

Накратко – твоите предимства:

• Комбинация от конектори: PC2510 4-пинов към JST-XH6 6-пинов – свързва директно два стандарта за свързване, без междинен адаптер.
• Дължина 70 cm: достатъчен резерв за свързване на платката в основата на корпуса с мотора на екструдера върху печатащата глава и за чисто прокарване на кабела във веригата за кабели.
• Определено разпределение на пиновете: съответствието 1→1, 2→4, 3→3, 4→6 е документирано, така че преди свързване може да се провери дали е подходящо за конкретната конфигурация.
• Настроен фабрично: Bondtech посочва, че кабелът стандартно е окабелен за 40-милиметровия редукторен мотор Nema17.
• Лек – 17 g: почти не натоварва подвижните оси и веригите за кабели.

Дължина на кабела 70 cm за гъвкаво прокарване

Със своите 70 cm кабелът достига в повечето конфигурации на работното пространство от основната платка до екструдера върху портала. Така кабелът може да се прокара по съществуващите кабелни трасета, вместо да бъде опъван по най-краткия път.

Проверете разпределението на пиновете преди монтажа

Разпределението следва схемата PIN 1→1, 2→4, 3→3, 4→6 между страната на контролера и страната на мотора. Ако моторът или платката се различават, разпределението трябва да се адаптира – неправилно свързан кабел за мотор може да повреди драйвера.

Често задавани въпроси (FAQ)

Подходящ ли е кабелът за всеки мотор Nema17?

Не. Фабрично е окабелен за 40-милиметровия редукторен Nema17 мотор на Bondtech. От страната на мотора е необходим конектор JST-XH6, а разпределението на пиновете трябва да съответства на конкретния мотор – проверете го по схемата преди свързване.

Защо страната на мотора има шест пина, а страната на контролера само четири?

Гнездото JST-XH6 е шестполюсно, но се използват четири проводника: PIN 1, 4, 3 и 6 от страната на мотора съответстват на PIN 1 до 4 от страната на контролера. Две позиции на шестпиновия конектор остават неизползвани.

Мога ли да скъся или удължа кабела?

Кабелът се доставя предварително конфекциониран с дължина 70 cm. Промяната на дължината изисква ново кримпване на контактите – ако искате да избегнете това, предвидете 70 cm при прокарването на кабела.
