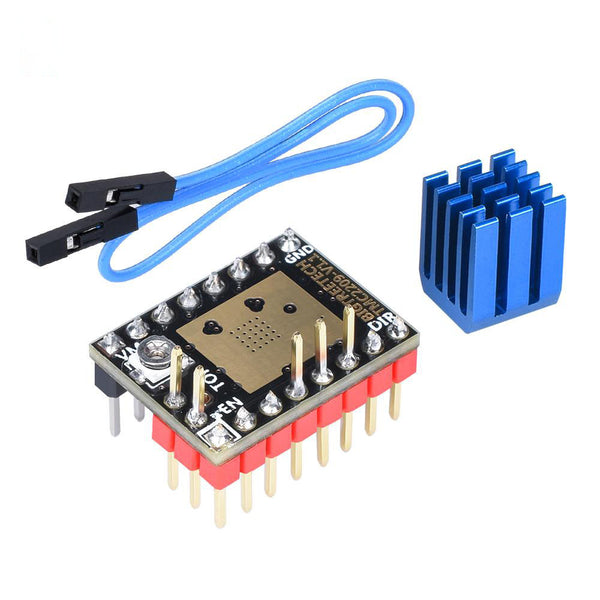

BTT TMC2209 V1.3 UART драйвер за стъпкови двигатели

BTT TMC2209 V1.3 – тихо задвижване чрез UART

TMC2209 V1.3 е драйвер за стъпкови двигатели във формат на сменяем модул за платки на 3D принтери със сменяеми гнезда за драйвери. Той се управлява стандартно чрез Step/DIR и може допълнително да се конфигурира чрез UART, вместо токът на двигателя и микростъпките да се задават с потенциометър и джъмпери. Така е подходящ за всички, които искат да управляват осите си с по-фина резолюция и по-тихо.

Накратко – твоите предимства:

• UART конфигурация: Настройките могат да се променят чрез софтуер, вместо с отвертка върху потенциометъра – практично при финото настройване на отделни оси.
• Издръжливост: Пиков ток от 2,8 A на намотка при напрежение на двигателя от 5,5 до 28 V – резерв за краткотрайни пикови натоварвания.
• StallGuard4: Драйверът подава сигнал, когато двигателят не се върти според очакваното – основа за функции във фърмуера, зависещи от натоварването.
• CoolStep: Динамично регулира тока според натоварването; производителят посочва икономия от 75%.
• Компактен: Тегло само 5 g и логическо напрежение от 3,3 до 5 V – съвместим с разпространените логически нива на платките.

256 микростъпки за по-фино движение

Гъвкавата интерполация microPlyer създава до 256 микростъпки според данните на производителя и така разделя движението на двигателя по-фино, отколкото го задава постъпващият Step сигнал.

Диапазон на напрежението за 12 V и 24 V конфигурации

С диапазон на напрежението на двигателя от 5,5 до 28 V драйверът работи както в 12-волтови, така и в 24-волтови системи. Логическата страна приема от 3,3 до 5 V.

Често задавани въпроси (FAQ)

Мога ли да използвам драйвера и без UART?

Да. Освен UART TMC2209 V1.3 поддържа и стандартно управление чрез Step/DIR. Без UART връзка обаче отпада конфигурирането чрез фърмуера.

Подходящ ли е драйверът за моята дънна платка?

Това е сменяем модул за платки със сменяеми гнезда за драйвери. Преди покупка провери дали дънната ти платка поддържа сменяеми драйвери и работи с логическо напрежение от 3,3 до 5 V.

За какво е полезен StallGuard4 на практика?

StallGuard4 разпознава блокирана или необичайно работеща ос на двигателя и изпраща информацията към платката. Дали и как ще бъде използвана тази информация зависи от дънната платка и фърмуера.
