Температурен сензор E3D PT100

E3D PT100 температурен сензор – прецизно измерване до 500 °C

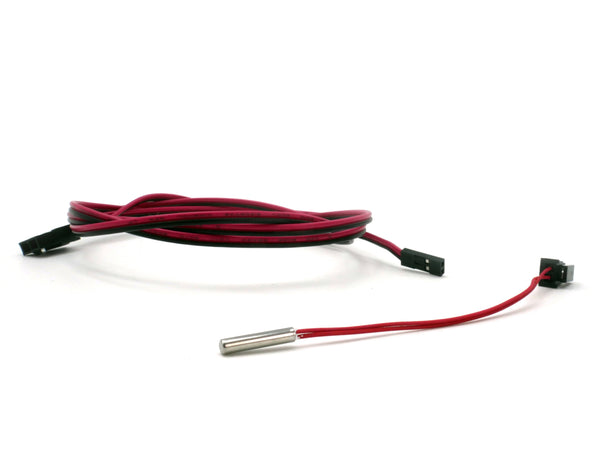

Температурният сензор PT100 на E3D е патронен сензор за E3D HeaterBlocks във формат на патрон. Той заменя или допълва измерването на температурата в хотенда и е предназначен за потребители, които работят с високотемпературни материали и искат по-точно отчитане на температурата в сравнение с обикновените термистори. Според E3D той позволява по-високи температури на печат с по-добра точност и по-лесен монтаж.

Предимствата накратко:

• Подходящ за високи температури: Проектиран за температури до 500 °C – така може да се използва и с технически филаменти извън обичайния диапазон на PLA/PETG.
• Патронен формат: С диаметър 3 mm и дължина 15 mm сензорът се поставя директно в отвора за сензора на HeaterBlock, вместо да се завинтва или залепва по неудобен начин.
• Щекерна връзка: Конекторът Molex Micro-Fit 3.0 превръща подмяната при техническо обслужване или модификация на хотенда в обикновено разкачане и свързване, без запояване.
• Лесно разпознаваемо окабеляване: Червен кабел с дължина 50 mm – достатъчно къс за прокарване в печатащата глава и лесен за идентифициране в кабелния сноп.
• Лек: Общото тегло от около 15 g практически не натоварва подвижните оси.

Защо PT100 вместо термистор?

PT100 работи с определено съпротивление на платината и продължава да измерва до посочената граница от 500 °C, докато много стандартни термистори вече са достигнали края на диапазона си. При високотемпературни хотендове това е необходимо условие за надеждно регулиране на температурата.

Предвидете усилвателна платка

E3D изрично посочва, че в повечето случаи е необходима усилвателна платка, както и свободни 5 V, GND и сигнален пин на дънната платка. Предварителната проверка предотвратява най-честия проблем при преоборудването.

Често задавани въпроси (FAQ)

Мога ли да свържа сензора директно към дънната си платка?

Обикновено не. Производителят посочва, че най-често е необходима усилвателна платка, както и свободни 5 V, GND и сигнален пин. Преди покупка проверете дали платката ви има вход за PT100 или е необходим допълнителен усилвател.

Ще пасне ли сензорът на моя хотенд?

Той е проектиран за E3D HeaterBlocks във формат на патрон. Патронът е с диаметър 3 mm и дължина 15 mm – отворът за сензора на вашия HeaterBlock трябва да побира тези размери.

Достатъчна ли е дължината на кабела от 50 mm?

Кабелът умишлено е къс и завършва с конектор Molex Micro-Fit 3.0, предназначен за удължаване чрез съществуващия кабелен сноп или усилвателна платка. Затова трябва да предвидите подходящ удължител.
