Revopoint Metrohub

Revopoint Metrohub – Автоматизирано 3D сканиране с индустриална прецизност

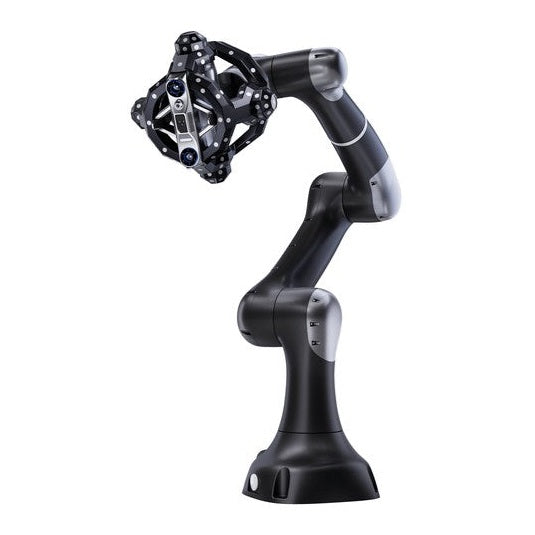

Revopoint Metrohub е цялостна автоматизирана система за 3D сканиране, която комбинира високопрецизния 3D скенер Trackit Optical Tracking с шестосния колаборативен робот Vbot 9. Тя е разработена за индустриален контрол на качеството, обратно проектиране и серийно производство. Системата решава предизвикателствата при ръчната обработка и осигурява високоточни, повтаряеми резултати от измерванията.

Накратко – вашите предимства:

• Цялостна система: Автоматизирано 3D сканиране и измерване с минимална ръчна обработка за ефективни работни процеси.
• Висока прецизност: Обемна точност до 0.025 mm + 0.04 mm × L (m) за надеждни резултати от измерванията.
• Роботизирана автоматизация: 6-осният колаборативен робот Vbot 9 с работен радиус 919 mm осигурява прецизни и повтаряеми движения при сканиране.
• Бързо събиране на данни: Заснема до 1.500.000 точки в секунда за детайлни облаци от точки и бърз анализ.
• Интуитивно програмиране: Лесно програмиране на робота чрез Drag-to-Teach, CAD-to-Path и Vision-to-Path без традиционно кодиране.

Оптично проследяване без маркери

3D скенерът Trackit Optical Tracking заснема до 1.500.000 точки в секунда чрез 30 сини кръстосани лазерни линии и единична синя лазерна линия. Тази технология позволява прецизно сканиране без поставяне на маркери директно върху детайла, което намалява времето за подготовка.

Гъвкавият 6-осен колаборативен робот Vbot 9

Роботизираната ръка на колаборативния робот Vbot 9 предлага работен радиус от 919 mm, максимален полезен товар от 5 kg и повторяемост от ±0.03 mm. Вградените 6-осни силови сензори наблюдават натоварването и движението в реално време за безопасна работа.

Често задавани въпроси (FAQ)

Какъв софтуер се използва за анализ и последваща обработка на данните от сканирането?

Системата Metrohub е напълно интегрирана в софтуерната екосистема на Revopoint. С Revo Measure потребителите могат да извършват разширени инспекции и измервания, а Revo Design служи за обратно проектиране и създаване на цифрови модели.

Подходяща ли е системата Metrohub за използване в близост до хора?

Да, Vbot 9 е проектиран като колаборативен робот (Cobot). Вградените му 6-осни силови сензори позволяват бърза реакция при неочакван контакт, което подпомага безопасната работа в близост до служители, при условие че инсталацията отговаря на приложимите изисквания за безопасност.
