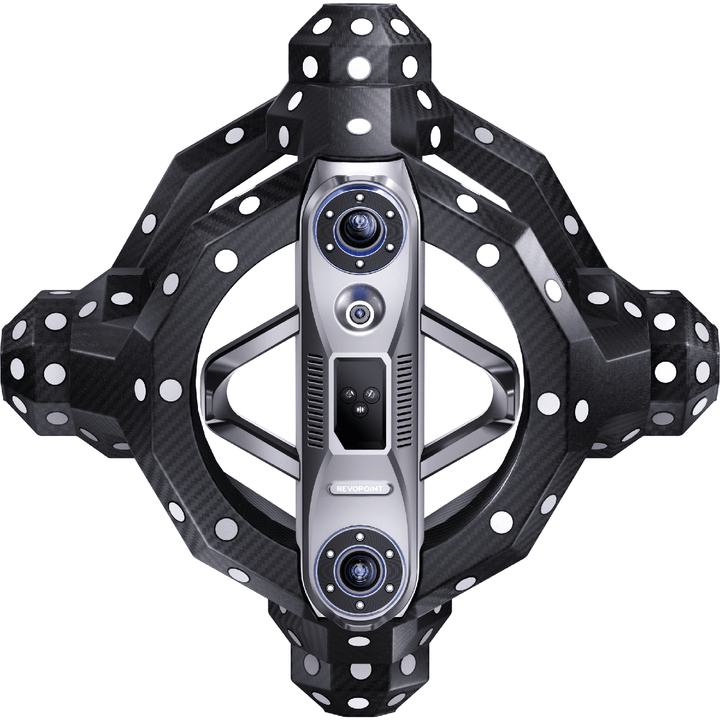

Revopoint Trackit Оптичен 3D скенер за проследяване

Revopoint Trackit – 3D скенер на индустриално ниво без маркери

Revopoint Trackit е високопрецизен 3D скенер без маркери, който комбинира оптично проследяване с технология на син лазер. Благодарение на автоматична калибрация на гимбала, двойни режими на сканиране и голям обхват на проследяване, той позволява професионални измервания от малки части до цели превозни средства.

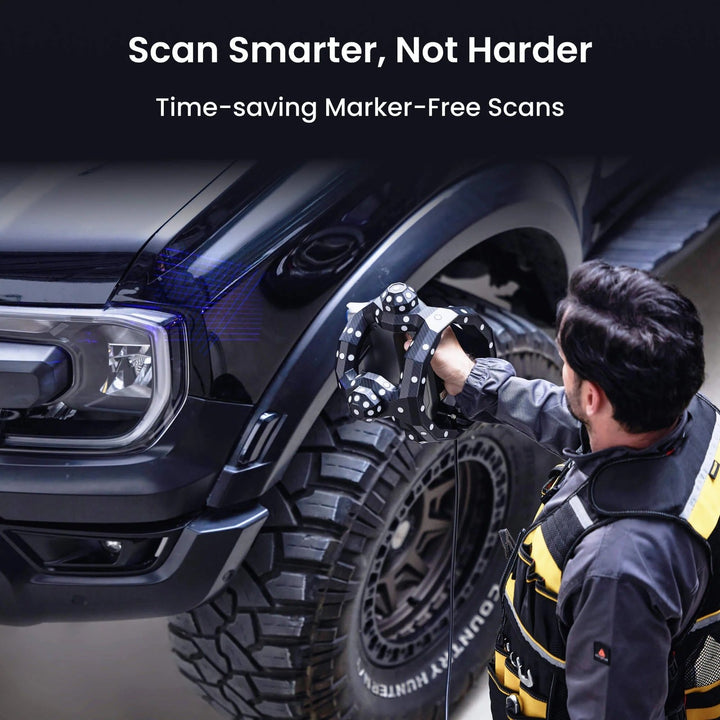

Прецизност без маркери за големи и малки обекти

Оптичното проследяване на двойната камера постоянно улавя ситуацията на сканиране и позволява високопрецизни сканирания – без маркери, спрей или ръчно подравняване. С обемна точност от 0,025 мм + 0,04 мм × L(m) Trackit е идеален за контрол на качеството, обратен инженеринг или прототипиране.

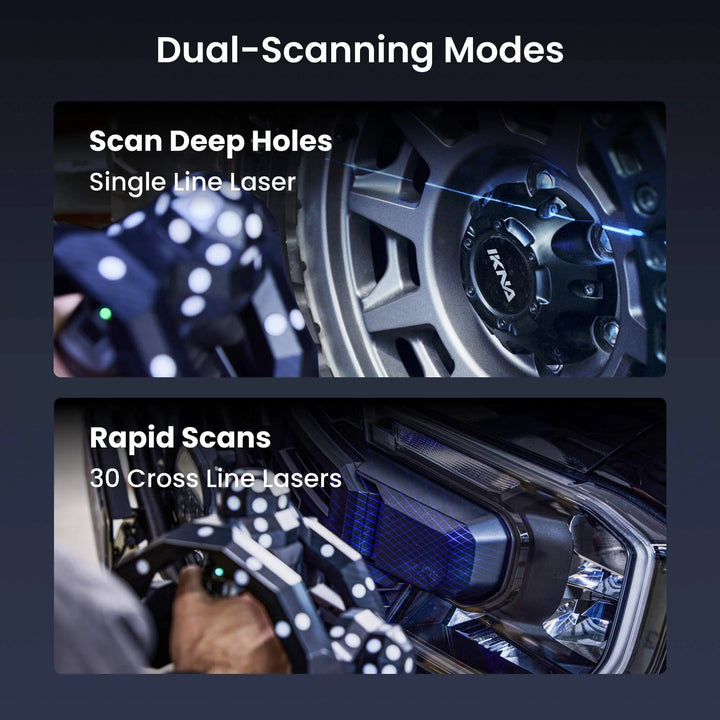

Два лазерни системи за всяка геометрия

30-линейният кръстосан лазер сканира големи площи ефективно и надеждно улавя тъмни или отразяващи материали.
За тесни процепи, отвори и сложни геометрии, лазерът с единична линия осигурява максимална детайлност.

Стабилен, лек и проектиран за големи зони на сканиране

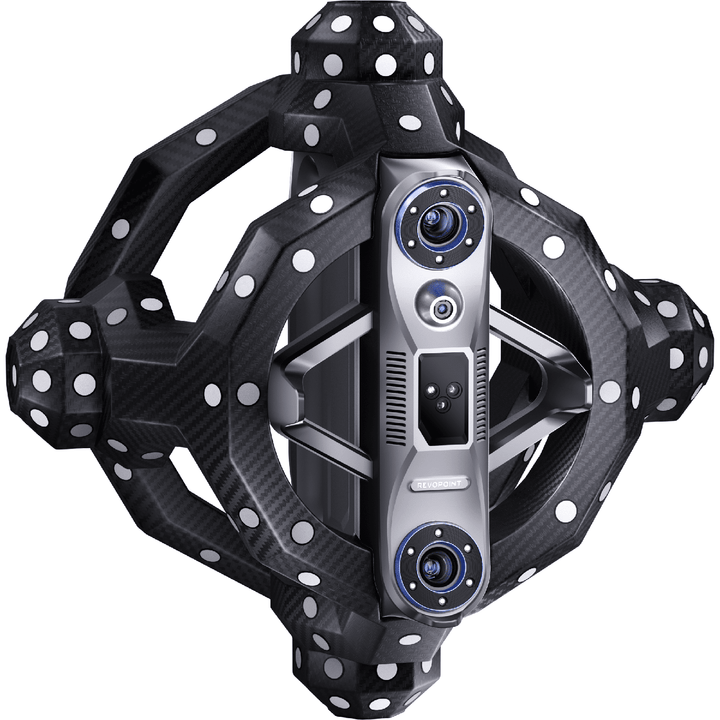

Леката рамка от въглеродни влакна осигурява висока твърдост и прецизни резултати дори при продължителна употреба.

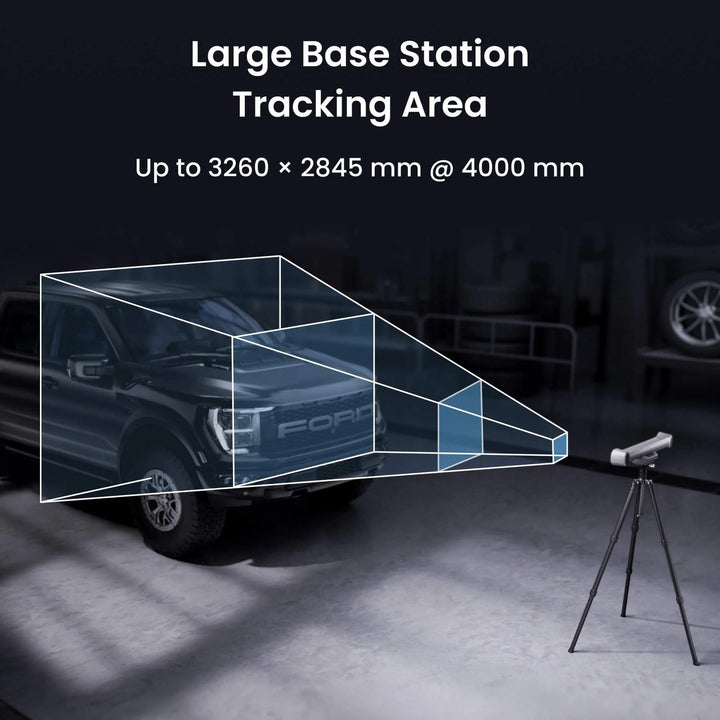

Тракерът покрива обем за проследяване до 11 м³ – идеален за компоненти с размери от 10 мм до 6 м, включително машини, мебели, автомобилни части или цели автомобили.

Ефективни работни процеси чрез автоматична калибрация

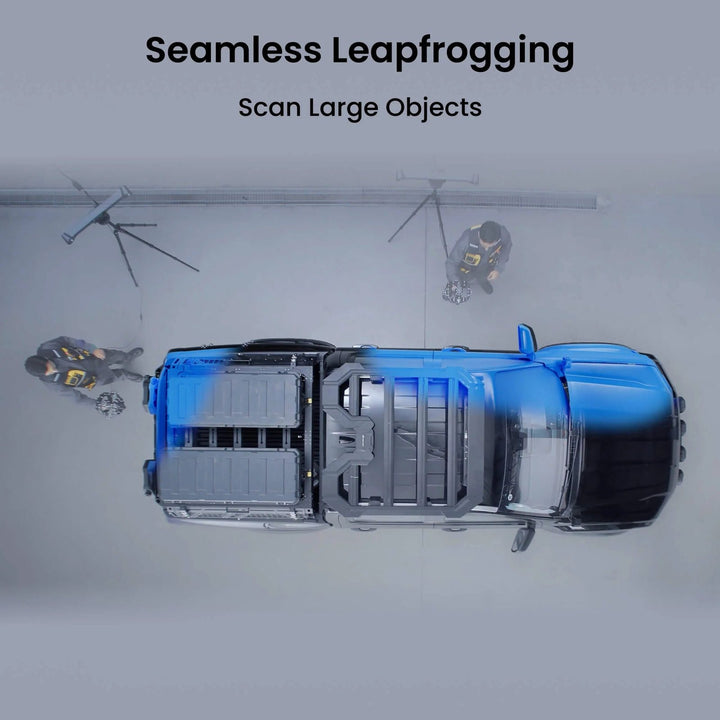

Автоматичният двуосен гимбал спестява около 50 % от времето за настройка. Големи обекти могат да бъдат сканирани на сегменти с „Leapfrogging“, с безпроблемно сливане в системата за проследяване.

Софтуер & CAD интеграция

Софтуерът Revo предлага преглед в реално време, автоматично сливане на мрежи, редактиране и експортиране в PLY, OBJ, STL, FBX, 3MF, GLTF и други формати.
За професионални приложения Revo Measure (инструменти за измерване и контрол на качеството) и Revo Design (сканиране към CAD) могат да се интегрират в работния процес.

Технически данни (извадка)

Скенер

• Точност на единичен кадър: 0,02 mm

• Разстояние между слети точки: 0,05 mm

• Скорост на сканиране: 1.500.000 точки/с

• Лазер: 30 кръстосани линии + 1 единичен син лазер

• Работно разстояние: 200–400 mm

• Еднократен запис: до 320 × 215 mm

• Тегло: 1,2 kg

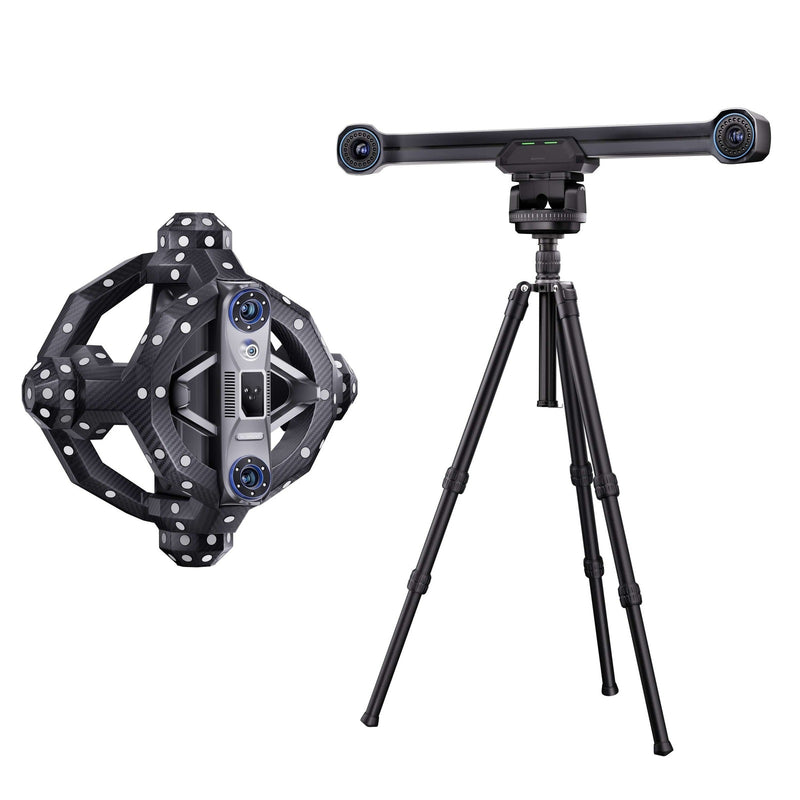

Станция за проследяване

• Обемна точност: 0,02 mm + 0,04 mm × L(m)

• Обем на проследяване: 11 m³

• Работно разстояние: 1500–4000 mm

• Тегло: 2,0 kg

• Автоматична калибрация на гимбал

Съвместимост & формати

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Съвместим с Windows & macOS
