SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – дигитализиране на големи обекти без маркери

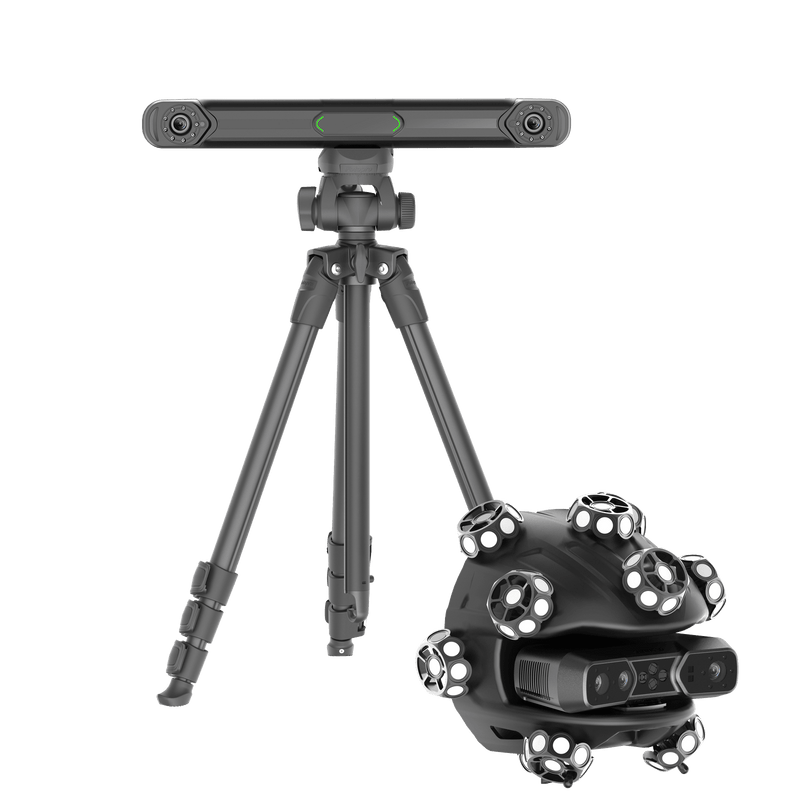

EinScan Trak е безжична 3D система за сканиране с проследяване без маркери и сваляем ръчен скенер. Тя е предназначена за професионални потребители в автомобилната индустрия, обратното инженерство, разработването на продукти, преустройството на превозни средства, реставрацията и индустриалния дизайн. Системата решава типичния компромис между заснемането на големи площи и сканирането на детайли, тъй като двата режима на работа могат да се комбинират в един проект.

Накратко – твоите предимства:

• Работа без маркери: Вградените в сферичния сканиращ модул ретрорефлективни мишени осигуряват проследяването – отпада необходимостта от залепване на маркери върху гладки големи повърхности.
• Два режима, един проект: Режим за проследяване за каросерии и големи компоненти, режим на ръчния скенер за детайли и труднодостъпни места – данните от двата режима могат да се обединяват.
• Три лазерни режима: 19+19 кръстосани линии за повърхности, 7 успоредни линии за фини детайли и ръбове, както и единична линия за дълбоки отвори и вдлъбнатини.
• И извън работилницата: Работа при околна осветеност до 110 000 лукса, включително заснемане на черни и отразяващи повърхности (по данни на производителя).
• Непрекъснато сканиране: Четири акумулаторни батерии в комплекта, сменяеми по време на работа – тракерът работи до 5,5 ч., а ръчният скенер – до 3,5 ч.

15 м³ обем за проследяване и работа през WLAN

В режим за проследяване са налични 15 м³ обем за проследяване при работно разстояние от 800–4 000 mm, като тракерът може да бъде преместен по време на сканирането, за да се разшири обхватът. Връзката се осъществява безжично чрез Wi-Fi 6 или алтернативно чрез LAN.

Разделителна способност, скорост и текстура

SHINING 3D посочва скорост на заснемане до 2 630 000 точки в секунда при разделителна способност от 0,05 до 10 mm, като различни разделителни способности могат да се комбинират в един проект. Вградената 5-мегапикселова камера за текстури допълнително заснема цветовете и детайлите на материала, например за културни ценности, изследвания или AR/VR съдържание.

Често задавани въпроси (FAQ)

Наистина ли вече не са ми нужни маркери?

За стандартна работа – не: тракерът проследява позицията на скенера чрез вградените в него мишени. За приложения с най-високи изисквания към точността производителят все пак препоръчва използването на глобални маркери.

Какъв софтуер е включен?

Сканирането се извършва с EXScan Trak, който поддържа наред с другото обединяване на различни режими и разделителни способности на сканиране, както и обработка и обратна връзка в реално време по време на сканирането. Освен това без допълнително заплащане е включен 1-годишен лиценз за EXMeasure; лицензната карта е в комплекта.

За какво се използва EXMeasure?

EXMeasure служи за измервателен анализ и проверка на данните от сканирането – с гъвкаво подравняване, проверка по GD&T, сравнение с цветови карти, визуално отчитане и автоматично извличане на геометрични характеристики.

Може ли ръчният скенер да се използва самостоятелно?

Да, ръчният скенер може да се сваля и да се използва самостоятелно. Така в зависимост от зоната на обекта можеш да превключваш между режим за проследяване и режим на ръчния скенер.
