Кабел Bondtech Dupont

Кабел Bondtech Dupont – оригинален кабел за мотора за екструдери Bondtech

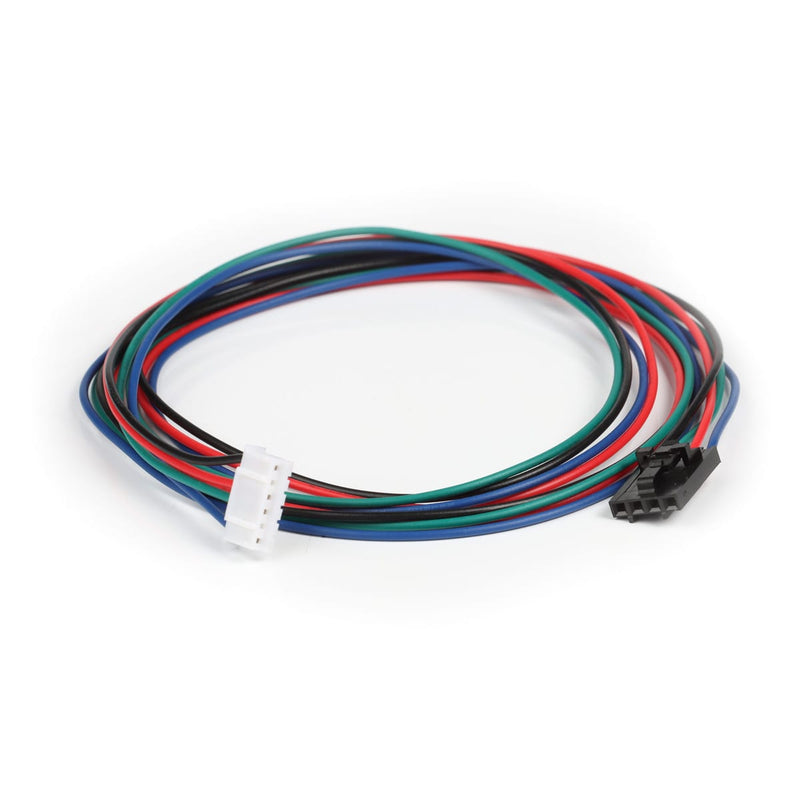

Кабелът Bondtech Dupont е оригиналният свързващ кабел между контролера и мотора на екструдера. Той свързва 4-пинов Dupont конектор със заключване от страната на контролера с 6-пинов JST-XH6 конектор от страната на мотора. Предназначен е за потребители, които искат да заменят повреден или прекалено къс кабел на мотора на своя Bondtech екструдер.

Накратко – твоите предимства:

• Дължина 700 mm: Достатъчно пространство за чисто прокарване от основната платка покрай рамката до мотора на екструдера.
• Заключващ се конектор: 4-пиновият Dupont конектор се фиксира и остава свързан дори при движение на печатащата глава.
• Определено свързване: Фабрично окабелен за 40-mm Geared Nema17 мотор – не е необходимо да проверяваш разположението на пиновете.
• Оригинална част от Bondtech: Точно пасва на екструдери Bondtech и поддържаните принтери, вместо универсален кабел с импровизирано решение.

Комбинация от конектори и прокарване

От страната на контролера има 4-пинов Dupont конектор със заключваща функция, а от страната на мотора – JST-XH6 с шест позиции. При обща дължина 700 mm и тегло само около 5 g кабелът почти не натоварва дори подвижните оси.

Свързване за Nema17 и Pancake мотор

Стандартно проводниците са свързани по схемата PIN 1→1, 2→4, 3→3 и 4→6 за 40-mm Geared Nema17. За 25-mm Pancake мотор разменете двата средни проводника, така че 2→3 и 3→4 да бъдат свързани. Bondtech посочва надеждното предаване на сигнала като цел на тази конфекция.

Често задавани въпроси (FAQ)

Кабелът пасва ли на мотора ми без промени?

Да, за 40-mm Geared Nema17 – за него е фабрично окабелен. За 25-mm Pancake мотор двата средни проводника трябва да бъдат разменени. Във всеки случай провери свързването спрямо схемата за твоето приложение.

Какви конектори има кабелът и каква е дължината му?

Дължина 700 mm (70 cm), 4-пинов Dupont конектор със заключване от страната на контролера и 6-пинов JST-XH6 конектор от страната на мотора.

Мога ли сам да сменя кабела?

Да, кабелът се свързва с конектори и може да бъде заменен без запояване. Преди това изключи принтера от електрозахранването и след монтажа провери посоката на въртене на мотора на екструдера.
