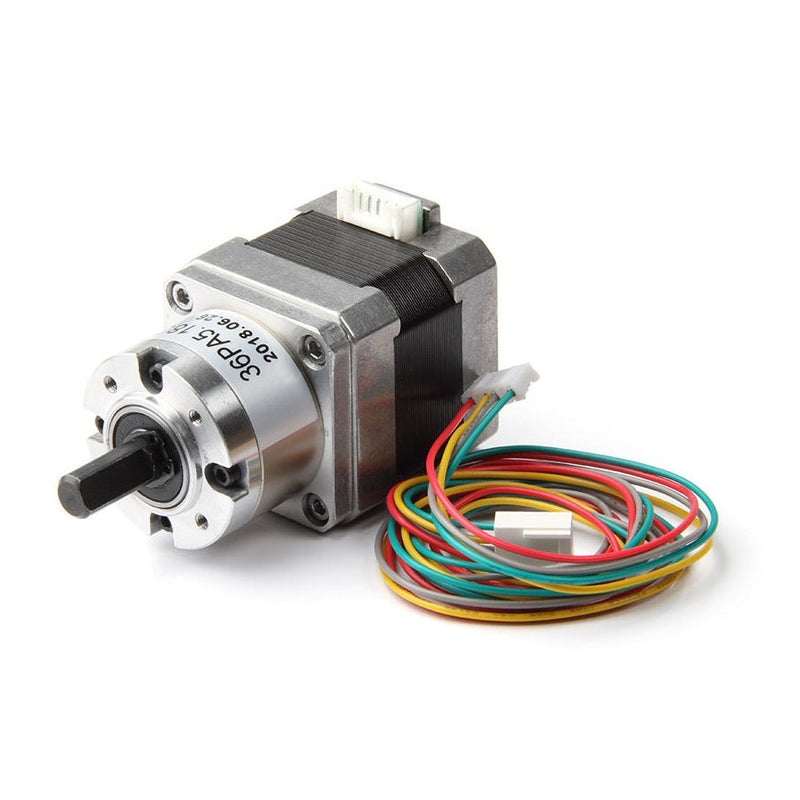

Редукторен стъпков мотор Bondtech Nema17 40+28 mm с D-образен вал 20 mm

Bondtech Nema17 редукторен стъпков мотор – въртящ момент за взискателни екструдери

Bondtech Nema17 е стъпков мотор с вграден редуктор (предавателно отношение 5,18:1), състоящ се от 40 mm корпус на мотора и 28 mm редукторен модул. Предназначен е за потребители, които искат да изградят или заменят задвижване на екструдер с по-висок въртящ момент – например когато конфигурация с директно задвижване достигне границите си при вискозни материали или високи дебити.

Накратко – твоите предимства:

• Вграден редуктор: Предавателното отношение 5,18:1 увеличава използваемия въртящ момент на изходния вал, без да е необходимо монтирането на външен редуктор.
• 8 mm D-образен вал: Плоският вал предава въртящия момент чрез геометрично зацепване – зъбните колела и задвижващите втулки прилягат без приплъзване.
• Стандартен монтаж Nema17: Междуболтово разстояние 28 mm с 4x M3 съответства на разпространения модел Nema17 и позволява монтаж към много съществуващи държачи.
• Ъгъл на стъпката 1,8°: 200 пълни стъпки на оборот, комбинирани с редуктора – фина разделителна способност на изхода.
• Проектиран за продължителна работа: Bondtech посочва конструкция, проектирана за дълъг експлоатационен живот, и висок въртящ момент.

Редуктор и въртящ момент

Предавателното отношение 5,18:1 преобразува оборотите на мотора в сила – точно това, от което екструдерът се нуждае при подаване на филамент. Максималният входен ток е 1,2 A и това трябва да се вземе предвид при конфигурирането на драйвера.

Размери и монтаж

Общата дължина се състои от 40 mm дължина на мотора и 28 mm редукторен участък, към които се добавя 20 mm дългият D-образен вал с диаметър 8,0 mm. С тегло 406 g моторът е значително по-тежък от стандартен Nema17.

Често задавани въпроси (FAQ)

Моторът пасва ли на всеки държач Nema17?

Отворите съответстват на стандарта Nema17 с междуболтово разстояние 28 mm и 4x M3. Трябва обаче да се провери наличното пространство: заради 28 mm дългия редукторен модул моторът е по-дълъг от стандартен Nema17, а изходният вал е 8,0 mm вместо обичайните 5 mm.

Как трябва да настроя тока на драйвера?

Производителят посочва максимален входен ток от 1,2 A. Драйверът трябва да бъде конфигуриран съответно, като тази стойност не бива да се превишава.

Подходящ ли е моторът за подвижна печатаща глава?

С тегло 406 g той е тежък. При бързо движеща се глава с директно задвижване това осезаемо увеличава движещата се маса – при Bowden конфигурации или неподвижно монтирани екструдери това не е проблем.
